エンジンオーバーホール

2009年10月18日

エンジン慣らし完了 twitterでつぶやく

P1120377VTECが入らない病も原因がわかり完治♪
セッティングの詰めでノッキングが発生してないか再チェックしに街乗り&高速を軽く走ってきました。
ノーマルカムでのバルタイ変更で1か所ウィークポイントがあるものの、エアコンも問題ないし、セッティングはこれにて終了。
あとはサーキット走った結果で考えます。

P1120401
続きを読む

2009年09月20日

エンジン搭載 twitterでつぶやく

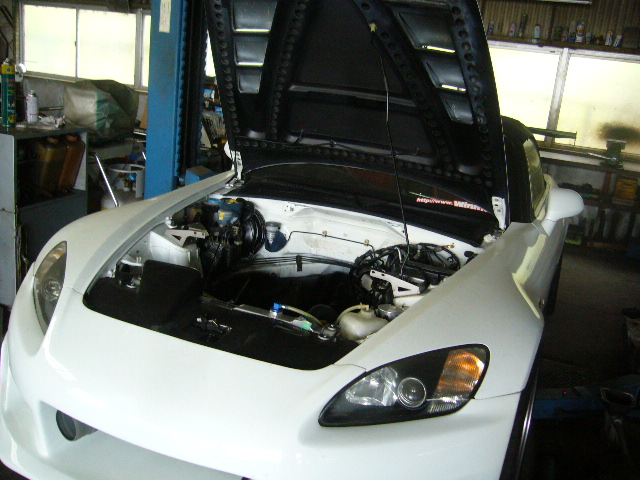

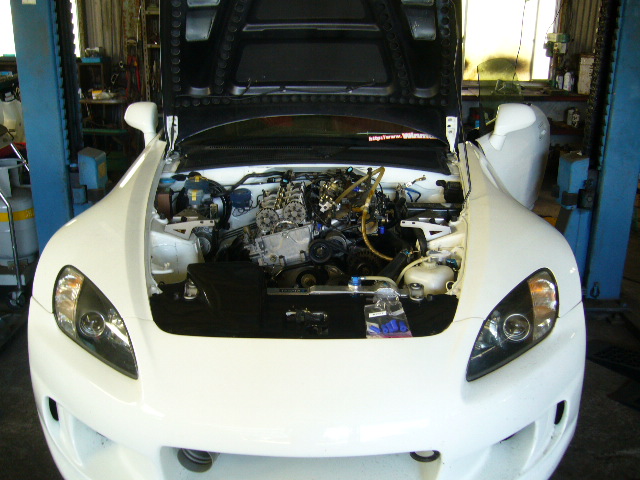

P1120046筑波でレースをしている頃、S2000はエンジン+ミッションの搭載が完了してました。
とりあえずノーマルECUで動かすということで、バルタイ再調整とノーマルハーネスをつけています。
ヘッドカバーが汚いので洗浄。多少は綺麗になりました。


P1120039
続きを読む

2009年09月09日

バルブクリアランス調整 twitterでつぶやく

P1110957 - コピーバルタイ調整の仕上げの前にバルブクリアランスの調整をしました。
この辺まで来るとオーバーホールよりも手軽な調整レベルな作業になるのでだいぶ完成が近付いてる感はあります♪
シックネスゲージを使って調整をしていきますが、その様子を傍らでじっと見ているとおかしな点を発見。。(・・?
P1110941
続きを読む

2009年09月08日

バルブタイミング調整 twitterでつぶやく

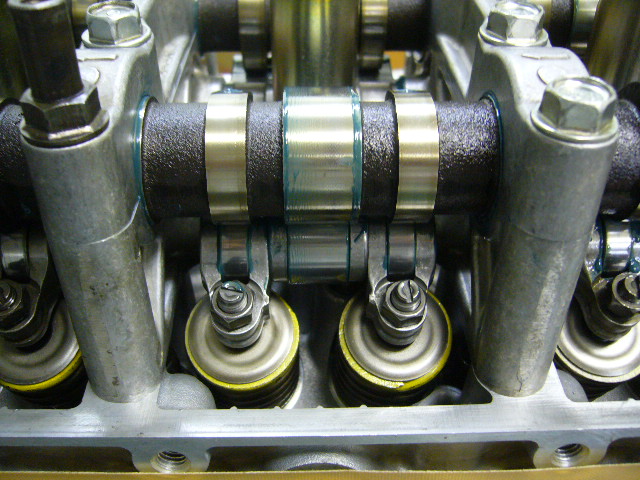

P1110937ヘッドにはすでにカムが組みつけられています。
ノーマルカムですが、スライドカムギアでバルタイを変更して狙った特性にもって行く予定です(^^♪
ノーマルカムの数値を諸元表と照らし合わせながら計算。(僕じゃないけど(^_^;))
よく見たらAP2のF22Cのでした。(笑)
F20Cのを見直して基準となるノーマルバルタイに計測、セットします。
P1110933_R
続きを読む

2009年08月31日

ヘッドのせた twitterでつぶやく

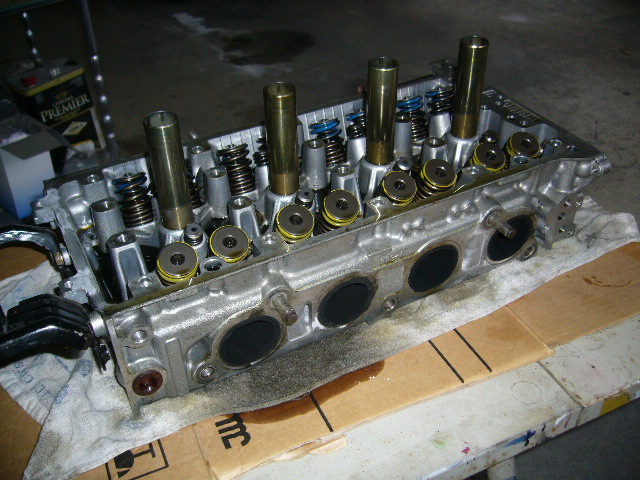

P1110844燃焼室が決まったので、ヘッドを組み立てていきます。(見てるだけですが(^_^;))
バルブスプリングコンプレッサーとか、いかにもエンジン組み立ててますって感じのツールが出てきてなんかワクワクしてきます♪(^^)
すべてのバルブを組みつけて、ガスケットをかませて、いよいよヘッドを載せます。

P1110869
続きを読む

2009年08月30日

燃焼室容積合わせ twitterでつぶやく

P1110855一度燃焼室を仕上げて、容積を計ってもらったところ、バラつきがあるとのことで調整してもらっていました。
今日は最終調整です。
綺麗に掃除して、表面を青棒で磨きなおして測定しなおします。
うまくいけばヘッドが組めます。(^.^)


P1110829
続きを読む

2009年08月24日

腰下組み立て twitterでつぶやく

P1110755重量合わせもグラム単位ではあるけど終了して、やっと組みつけです。(^^)
ここからは見てるだけなのですが。。(^^ゞ
クランク軸の測定等は済んでいるので、使用するメタルを組んでみてプラスチゲージでクリアランスを測定。トルクレンチ+角度で締め付ける作業を繰り返します。
温度管理されている部屋のなので、ちと寒かった。。
P1110712
続きを読む

2009年08月23日

重量合わせ twitterでつぶやく

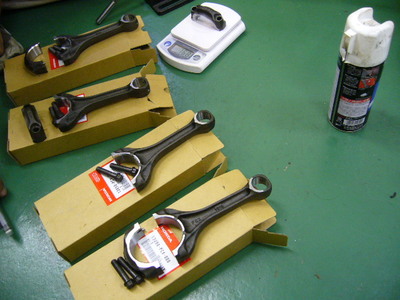

P1110719いよいよ(と何回言ったことか。。。)組み立てをするにあたって、重量合わせをしていきます。
とりあえず新品のコンロッドをグラム単位で計測すると、それなりに誤差があります。
これを削って合わせていくのですが。。。



P1110723

続きを読む

2009年08月16日

ハーネス2 twitterでつぶやく

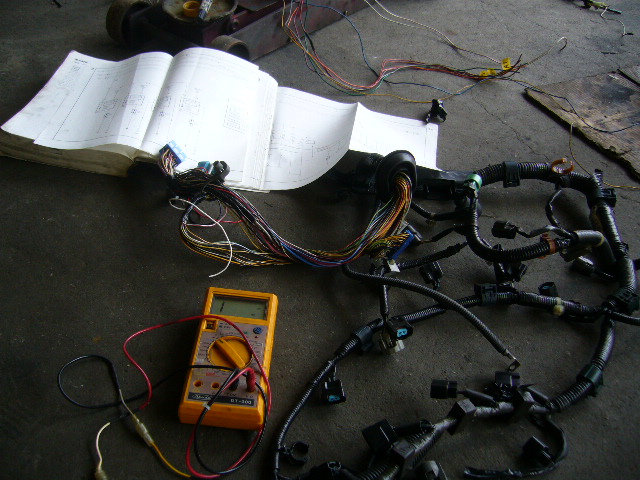

P1110582エンジンハーネスとMoTeCのハーネスを合体させる作業をします。
とはいえ、自分はチンプンカンプンなのでナリちゃんの手伝いをする感じになりますが。(^^ゞ

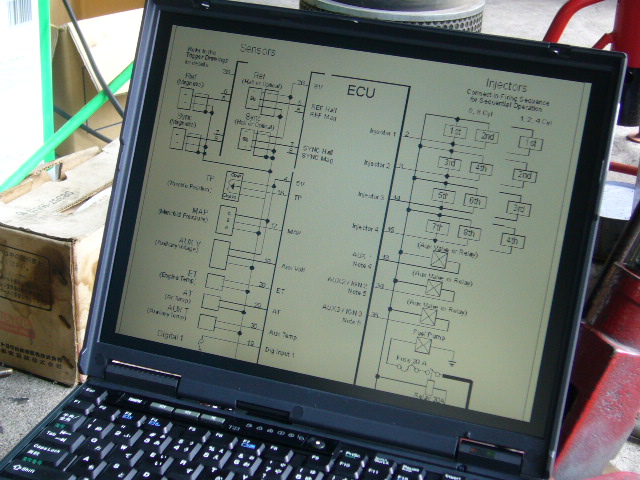

何やら難しそうな図面が出てきました。。。(・_・)



P1110578
続きを読む

2009年08月14日

バルブすりあわせ twitterでつぶやく

P1110602エンジン組み立ての手始めはバルブすり合わせ。
バルブを燃焼室に「カシャン」とセットするだけでも、なんか今までの作業が報われたような安堵感があります。
一本一本、カーンカーンカーンとリズミカルにすり合わせていきます。
、、、といっても、自分は見ているだけですが。(^^ゞ

P1110585
続きを読む

2009年08月13日

ハーネス1 twitterでつぶやく

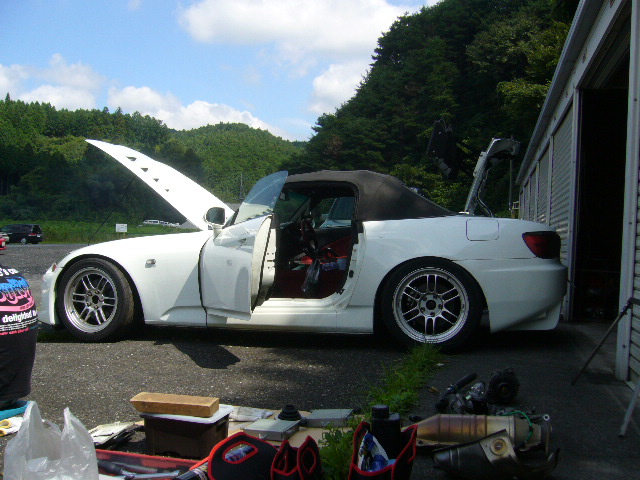

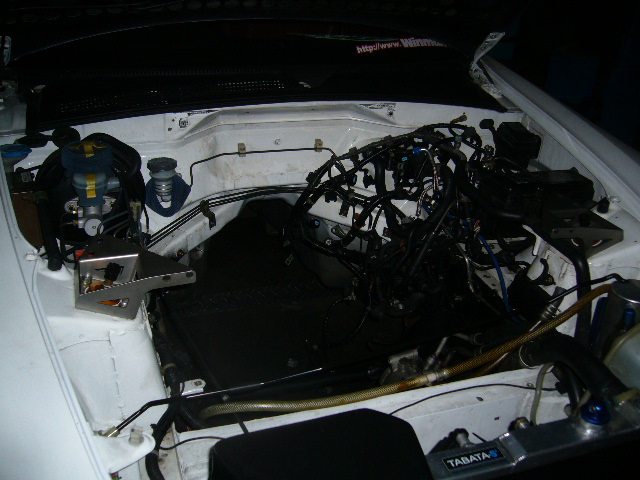

P1110560MoTeCをつけるのにエンジンハーネスを加工するので、久々にS2000を引っ張り出しました。
いよいよ組立てに向けて動き出すのですが、自分でできることが少ないので、ナリちゃんが手伝いに来てくれました。(^^)
エンジンのないクルマを外に出すと、、、、
。。。。湿気てる(-_-)

P1110570
続きを読む

2009年08月12日

研磨完了 twitterでつぶやく

P1110517今日も研磨です♪
なかなかペースが上がりませんが着実に前進はしています。(^_^;)
今回は修正してもらった燃焼室をツルツルにするのが仕事です。
これが終われば明日から組み立てに入れます。
数少ない自分で手伝える仕事、「磨き」もこれで最後。

P1110497
続きを読む

2009年08月04日

ポート研磨3 twitterでつぶやく

P11102742DC5の燃焼室です。
最初は違いが良くわからなかったのですが、説明を聞きながらみてみるとスキッシュの部分とか色々と違いが見えてきます。
といっても、もう少し勉強しないと理解できません。(^_^;)
今日は、前回磨いたポートを修正したので、また磨き直しを(^^)q続きを読む

2009年08月03日

ラッピング加工 twitterでつぶやく

P1110269点検・修正から戻ってきたクランクです。
若干曲がりがあったようで修正してもらいました。
で、今回はジャーナル部分のラッピング加工を見せてもらいました。
とりあえず、こんな感じでやってるよという実演をしてもらって、作業自体はお願いしました。(^_^;)
その前にヘッド仕上げないと。

P1110272

2009年07月28日

ポート研磨2 twitterでつぶやく

P1110237いきなりヘッドが組みあがった!
・・・わけではなく、今日はDC5のレーシングカーのエンジンをおろしてヘッドをあける作業についていきました。
初期型DC5はバルブスプリングがダブルなんですね。
ぱっと見はF20Cとあまり変わらないような。
続きを読む

2009年07月26日

バルブ研磨2 twitterでつぶやく

P1110204今日も宇都宮でエンジン製作の手伝いです。(^^)

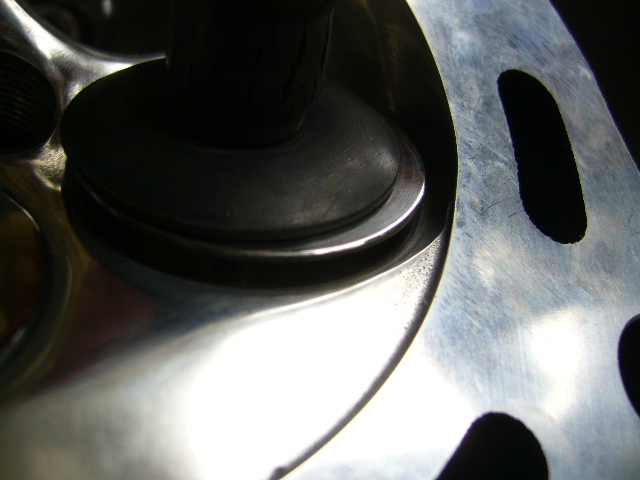

引き続きバルブの研磨ですが、燃焼室側の表面がきれいじゃないのでこれを何とかしたいと思います。(写真は前回磨いた状態)
ここは燃焼室同様にすべすべにしたほうがよさそう。
しかし、ポートと違って硬いのでなかなか滑らかになりません・・・汗;
続きを読む

2009年07月20日

バルブ研磨 twitterでつぶやく

P1110165新品のバルブの見た目が綺麗じゃないので磨くことにしました。(笑)
たぶん表面処理をしていて剥がさない方がよさそうだけど、ステム部は削らずに傘の所だけやることになりました。
この辺の判断はすべてお任せです。(^^)
続きを読む

2009年07月19日

ポート研磨 twitterでつぶやく

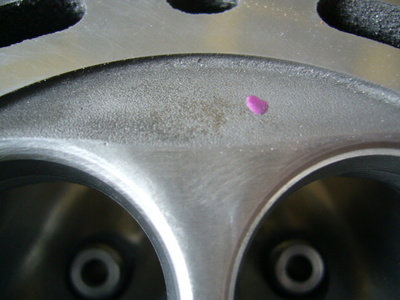

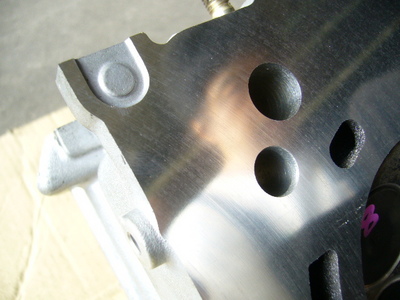

P1110152今日から面研?面修正?から戻ってきたヘッドの加工を始めます。
結局、バルブシート2か所の打ち換えの他にバルブガイドを全交換しました。
軽傷ブローだったのでこの程度で再利用可能でラッキーでした♪
バルブ周りはO/Hということで新品を使います。

P1110155
続きを読む

2009年07月08日

鏡面 twitterでつぶやく

P1100974インマニのスロットル側も磨いてピカピカにして持っていくと、「おぉ!」と合格のサインをもらいました♪
効果はともかくとして、インマニにすごく愛着がわいてきました(^^)
調子に乗って他の所も磨こう。
(インマニの外側は後で手入れが大変そうなので普段見えないところを。。)

P1100975
続きを読む

2009年06月22日

インマニ内部研磨4 twitterでつぶやく

P1100761いよいよインマニ研磨も飽きてぃゃ佳境に入ってきました。
といっても、肝心の段つき調整等は後日ヘッドを組むあたりで行います。
ここから先は手の届く範囲になっちゃうけどペーパーで磨くことにします。
まずはホイルで磨いたキズを消すのですがなかなか消えず、240番で軽く磨くと綺麗になってきました。
続きを読む

2009年06月21日

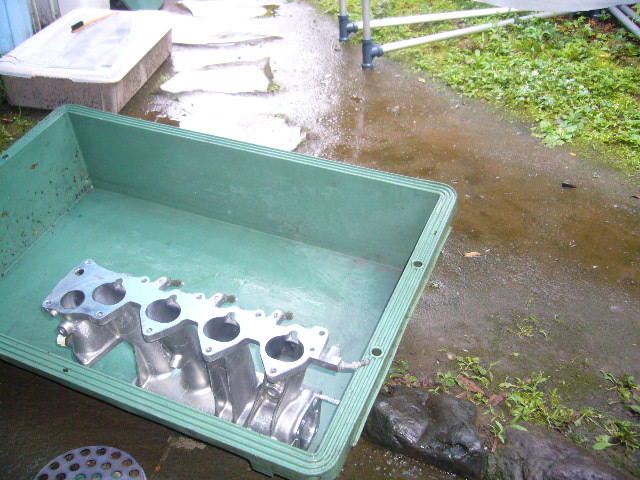

インマニ内部研磨3 twitterでつぶやく

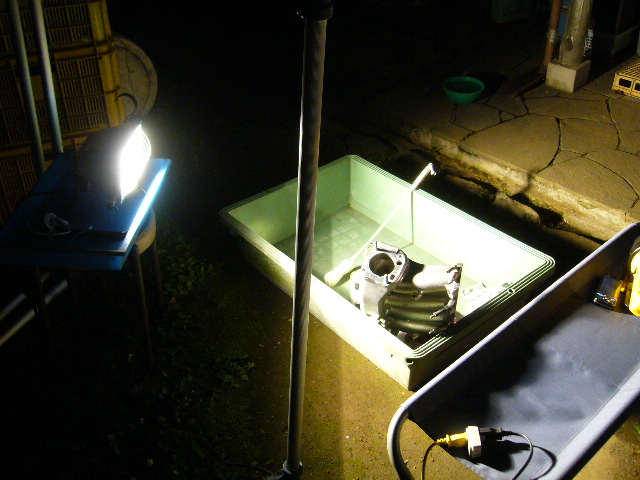

P1100741今日は一日家にいるので、研磨の続きをしました(笑)
生憎の雨だけど、外でやらなきゃいけないから軒下の狭いエリアで作業開始。
蚊もいるので今年初めて(てか、久々)蚊取り線香焚きました。(^^)
・・・それにしてもすごい雨。。
続きを読む

2009年06月18日

インマニ内部研磨2 twitterでつぶやく

P1100733夜な夜なインマニを磨こうと思っているのですが、仕事が忙しいのでなかなか手が付けられず。
やっと時間を見つけて作業を再開しました。(^^)
とにかく地道に磨くのみ。
変に凝らないように、、、(^_^;)
各気筒まんべんなく磨きます。

続きを読む

2009年06月16日

インマニ内部研磨 twitterでつぶやく

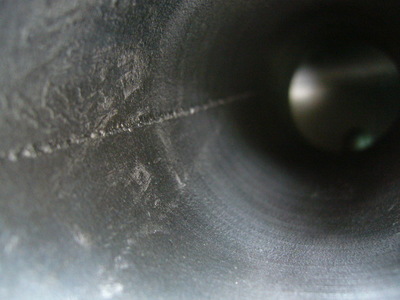

P1100689「インマニ磨いてみる?」と言われて家に持ち帰った宿題です。(笑)
インマニ内部の洗浄と磨けるところまで研磨してみます。
思ったほどインマニ内部は汚れていない&表面もきれいですが、継ぎ目のようなものがあるので、これを減らすのを目標にします。(^^)q

P1100701
続きを読む

2009年06月15日

パーツの手入れ twitterでつぶやく

P1100684分解も一通り終わって、パーツも準備してオーバーホールもこれから折り返し。
幸いブローのダメージは最小限だったので、通常のオーバーホール気分ですが、それでも部品を1点ずつ手に取ってみると発見があります。
今回はボルト類を磨きました。
大物ボルトは新品交換ですが、大概のものは再使用します。
シールがネジ山に残って、取るのが大変なものもあったけど1本ずつ丁寧に♪
P1100683
続きを読む

2009年06月14日

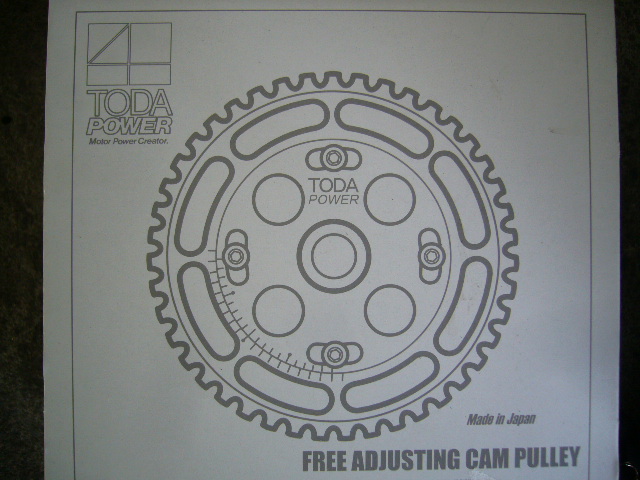

TODA フリーアジャスティングカムギア twitterでつぶやく

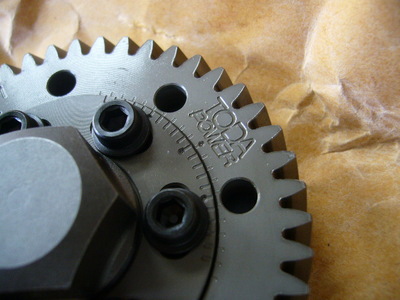

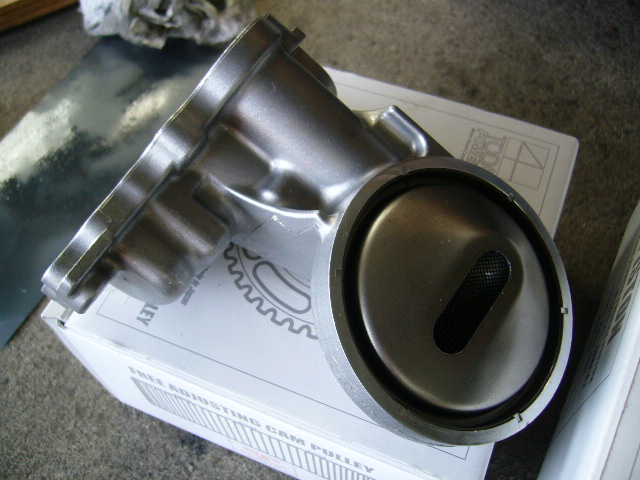

P1100681MoTeCと並んで今回の仕様のポイントであるフリーアジャスティングカムギアが届きました。(^^)
カムはノーマルをそのまま利用しますが、バルタイの調整で我々の狙っている特性にあわせていきます。
実際の効果がどこまででるかわかりませんが、セッティングが楽しみです♪


P1100679
続きを読む

2009年06月12日

純正部品第二、三弾 twitterでつぶやく

P1100574ヘッドに続いて、ブロック、そしてミッションの交換部品が届きました♪
下地処理をいくつかして(手伝って)、部品の洗浄の残りをしながら、組み立て工程にいける。。。。。はず、、、(^_^;)
そういえばオイルブッシュがまだ解決してなかった。
ここからが長いかもしれないけど、今週も宇都宮に行こう♪
P1100633

2009年06月07日

洗浄 その2 twitterでつぶやく

P1100605お店に任せて、、って感じのオーバーホールではないので進みは遅いですが、手伝えるところは作業させてもらって楽しんでます。(^^)
今日は大まかに洗ったパーツの主にシール材のカスの掃除をします。
平面はブラシでこすればいいのですが、ネジ穴に入りこんだやつは小さいマイナスドライバーや尖ったものでホジホジ。

たこ焼きを返すように、ツルッととれると気持ちいのですが根気が要ります。。(^_^;)
P1100607
続きを読む

2009年06月06日

パーツ洗浄 twitterでつぶやく

P1100582いくつかのパーツを持ち帰って洗浄します。
といっても、一段階目の大まかな汚れ落としです。(^^)
洗剤でOKとのことでしたが、色々なHPでエンジンO/Hの話を見てると、無性に「メタルクリーン」を試したくなりました。(笑)
平日になかなか工具屋さんに行けなかったので、サーキットに行くというナリちゃんにお願いして買ってきてもらいました♪(^.^)アリガトー


教習所の教本みたいなタッチの画がステキです。。
P1100571
続きを読む

2009年05月31日

ブロック分解 twitterでつぶやく

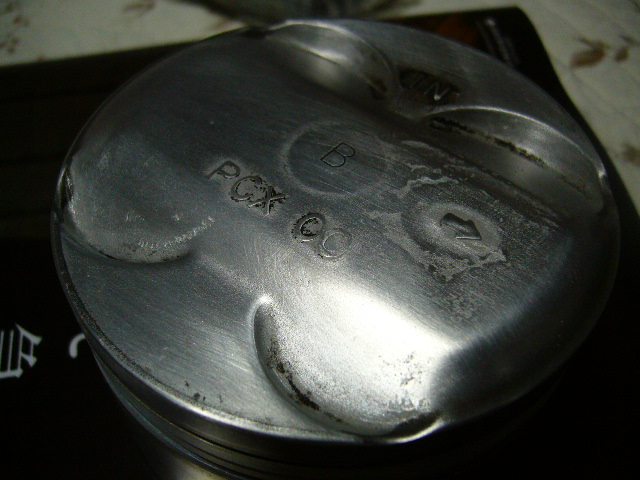

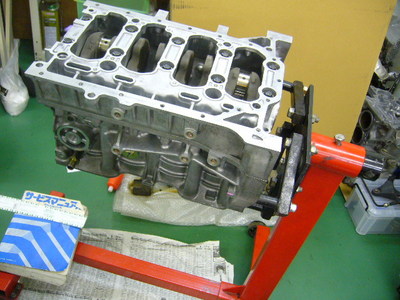

P1100546今回はブロックの分解です。
こちらはバルブがあたって少し傷ついたピストン以外は無傷のようです。
クランクの計測に出して、メタル類を取り替える予定です。
シリンダーも10万キロとは思えない良い状態とのこと(^^)そのまま利用します。

P1100545
続きを読む

2009年05月17日

製作開始 twitterでつぶやく

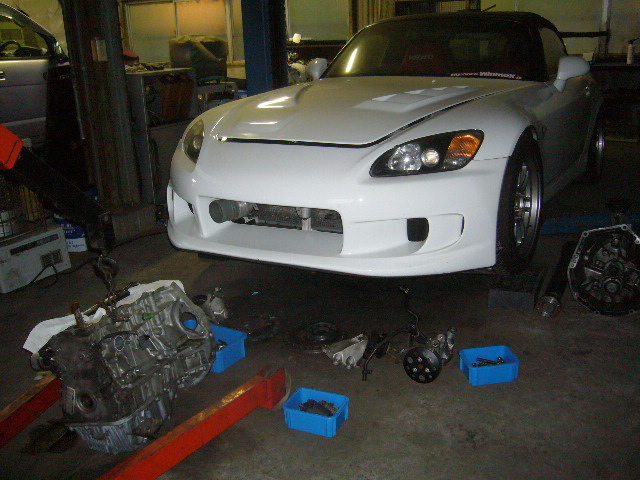

P1100309入荷したパーツを届けてヘッドを加工屋さんに出す準備をします。
傷ついたシートの打ちかえ&シートカットです。
結局、ブロックもオーバーホール(あたったピストン交換とメタル状況確認とピストンリング交換)するのでエンジンは降ろしてあります。
忘れないうちにエンジンルームの清掃しなきゃ♪

P1100311
続きを読む

2009年05月13日

純正部品第一弾 twitterでつぶやく

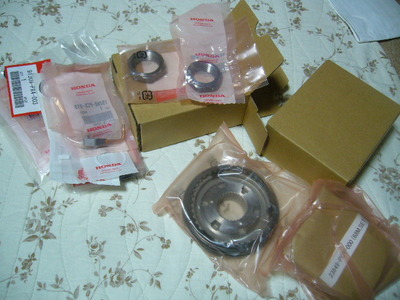

P1100278エンジン復活用のパーツ第一弾が届きました♪

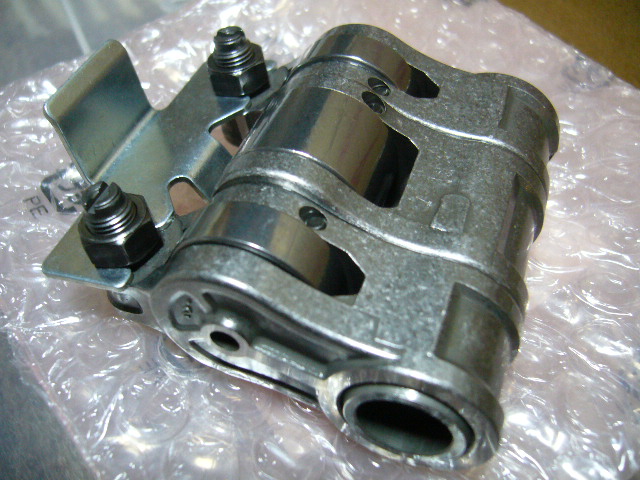

ブローした部分の補修は、バルブガイドとシート打換えと、念のためロッカーアーム2個(これが結構高い・・・(-_-))です。
とりあえずヘッドは、スライドカムギアを入れる予定で、それ以外はカムを含めて純正部品で賄います。


P1100282
続きを読む
